Cẩm nang sửa chữa bình tích áp chuẩn kỹ thuật từ KCB

Sửa chữa bình tích áp kịp thời là cách duy nhất giúp bạn tránh khỏi nguy cơ cháy nổ máy bơm và lãng phí hàng triệu đồng thay mới vô ích. Đừng để hệ thống nước gia đình hay nhà xưởng bị tê liệt đột ngột chỉ vì sự chủ quan của mình. Dưới đây là hướng dẫn từ KCB giúp bạn tự khắc phục mọi sự cố chuẩn kỹ thuật, an toàn tuyệt đối.

Bình tích áp là gì? Cấu tạo và nguyên lý hoạt động

Bình tích áp là gì?

Bình tích áp (Pressure Tank) là thiết bị quan trọng dùng để tích trữ áp lực nước, ổn định áp suất và điều hòa lưu lượng trong các hệ thống cấp nước và hệ thống thủy lực. Thiết bị hoạt động dựa trên nguyên lý nạp xả tuần hoàn, ngăn cách phần nước và phần khí nén bảo vệ.

Việc lắp đặt thiết bị này mang lại nhiều lợi ích vượt trội cho hệ thống sản xuất và sinh hoạt:

• Giữ áp lực nước toàn hệ thống luôn ở mức ổn định.

• Hạn chế tối đa tình trạng máy bơm đóng hoặc ngắt liên tục.

• Tăng hiệu suất vận hành động cơ, giúp tiết kiệm điện năng.

• Kéo dài tuổi thọ máy bơm và các thiết bị thủy lực đi kèm.

• Đảm bảo nguồn nước đầu ra luôn mạnh mẽ tại mọi vòi xả.

Cấu tạo chi tiết của hệ thống bình tích áp chuẩn kỹ thuật

Một bộ bình áp lực hoàn chỉnh được cấu thành từ hai bộ phận chính chịu lực tương hỗ lẫn nhau. Các chi tiết được thiết kế đồng bộ nhằm đảm bảo khả năng chịu tải cao trong môi trường khắc nghiệt.

1. Phần vỏ bình:

Vỏ bình được thiết kế hình trụ làm bằng gang xám tổng hợp, thép không gỉ inox SS304-SS316 hoặc inox cao cấp. Bộ phận này có khả năng chịu được áp suất cao, bền bỉ và chống oxi hóa rất tốt.

Kết cấu cơ học của vỏ được tối ưu hóa nhằm co giãn đàn hồi tốt khi vận chuyển, chống va đập hiệu quả khi vận hành. Đây là lớp bọc bảo vệ vững chắc cho toàn bộ thành phần thủy lực bên trong.

2. Phần Ruột bình :

Ruột bình là bộ phận lắp bên trong vỏ, làm bằng cao su tổng hợp EPDM co giãn đàn hồi cực tốt. Chất liệu cao cấp này cho phép ruột bình chịu được nhiệt độ nước nóng lên tới dưới 100°C.

Lưu ý kỹ thuật: Khi vận hành, ruột bình sẽ liên tục co nở để tích tụ và điều tiết nước. Bạn nên trang bị thêm đồng hồ đo áp lực và rơ le điều khiển để tránh ruột bình bị quá tải giới hạn.

Mỗi loại vỏ bình sẽ đi kèm với một kích thước ruột bình tương ứng được sản xuất nguyên chiếc tại nhà máy. Sản phẩm có dải dung tích cực kỳ đa dạng phục vụ mọi nhu cầu từ dân dụng đến công nghiệp lớn:

• Kích thước thông dụng: Từ 24 lít, 50 lít, 100 lít... cho đến các dòng lớn 1000 lít, 3000 lít.

• Áp lực làm việc định mức: Chịu tải áp lực tiêu chuẩn ở các mức 10 bar, 16 bar, 25 bar và 37 bar.

Nguyên lý hoạt động của bình tích áp

Bình tích áp hoạt động độc lập nhằm cung cấp áp lực ổn định cho hệ thống tăng áp của máy bơm. Thiết bị ứng dụng rộng rãi trong hệ thống chiller, điều hòa trung tâm và hệ thống phòng cháy chữa cháy.

[Bơm chưa chạy: Ruột rỗng] ---> [Bơm hoạt động: Nước nén khí] ---> [Bơm dừng: Khí đẩy nước ra ngoài]

Quy trình vận hành dòng chảy trải qua 4 giai đoạn cơ bản trong một chu kỳ khép kín:

• Giai đoạn 1: Khi máy bơm chưa hoạt động, ruột bình hoàn toàn rỗng và chưa chứa nước bên trong. Phần không gian giữa vỏ và ruột chứa đầy khí nén ở mức áp lực tiêu chuẩn 2 bar.

• Giai đoạn 2: Khi máy bơm khởi động, nước bắt đầu được đẩy mạnh vào bên trong ruột cao su. Ruột bình căng dần lên, ép lớp không khí bên ngoài nén lại chịu một áp lực rất lớn.

• Giai đoạn 3: Khi áp lực đạt mức tối đa cài đặt, công tắc áp suất ngắt để dừng máy bơm nước. Lúc này, lượng khí nén bị ép chặt sẽ giữ vai trò tích trữ năng lượng thủy lực cho bình.

• Giai đoạn 4: Khi người dùng mở vòi, không khí nén lại được nạp đầy dãn ra, đẩy nước tích tụ trong ruột ra ngoài. Chu kỳ nạp xả này diễn ra liên tục, tuần hoàn theo nhu cầu sử dụng thực tế.

Nhờ quy trình tuần hoàn khép kín này, tuổi thọ trung bình của thiết bị có thể đạt từ 7 đến 10 năm. Tuy nhiên, bạn cần tiến hành bảo dưỡng định kỳ và kiểm tra áp suất khí thường xuyên để bảo vệ hệ thống tốt nhất.

Các lỗi bình tích áp  thường gặp

Dù có độ bền cao, hệ thống thủy lực vẫn có thể phát sinh trục trặc sau nhiều năm vận hành liên tục. Người vận hành cần thực hiện quy trình sửa chữa bình tích áp ngay khi phát hiện các dấu hiệu bất thường. Dưới đây là danh sách những lỗi phổ biến nhất mà kỹ thuật viên KCB tổng hợp:

• Nước không đi vào bên trong bình.

• Áp lực hệ thống dao động không ổn định.

• Áp lực nước đầu ra bị yếu rõ rệt.

• Khí bên trong bình bị hiện tượng e (air) khí.

• Ruột bình bị rách gây chảy nước ra ngoài.

• Vỏ bình bị rỉ sét, phun nước ở các mối hàn.

• Van xả khí bị hỏng hoặc rò rỉ hơi.

• Công tắc áp suất bị cháy, kẹt tiếp điểm.

Khi các hiện tượng này xảy ra, áp lực nước toàn hệ thống sẽ suy giảm nhanh chóng khiến máy bơm chạy liên tục. Nếu không tiến hành sửa chữa bình tích áp kịp thời, bạn có thể phải đối mặt với nguy cơ cháy nổ máy bơm.

Nguyên nhân và cách sửa chữa bình tích áp cho từng trường hợp

Để xử lý dứt điểm các sự cố, kỹ thuật viên cần chẩn đoán chính xác nguyên nhân gốc rễ của từng lỗi. Việc áp dụng sai biện pháp kỹ thuật không chỉ gây lãng phí mà còn làm hư hại nghiêm trọng hơn.

Trường hợp 1: Nước không vào bình do lệch áp suất và và cách sửa chữa bình tích áp

Hiện tượng nước không vào bình khiến áp lực hệ thống trồi sụt thất thường, gây ảnh hưởng lớn đến sinh hoạt.

Nguyên nhân:

• Do máy bơm chưa hoạt động hoặc hoạt động trong tình trạng bị mất nước nguồn đầu vào.

• Do áp lực nước trong đường ống đang yếu hơn áp lực khí nén nạp sẵn trong vỏ bình.

Cách sửa chữa bình tích áp:

• Bước 1: Kiểm tra kỹ nguồn điện và hoạt động thực tế của máy bơm nước xem có ổn định không.

• Bước 2: Sử dụng đồng hồ đo để kiểm tra áp lực đường ống khi bơm chạy (ví dụ là a bar).

• Bước 3: Đo áp lực khí nén hiện tại ở vị trí van nạp của bình tích áp (gọi là b bar).

Nguyên tắc kỹ thuật: Nếu xảy ra tình trạng b > a, nước không thể đẩy vào vỏ bình. Bạn cần dừng bơm, tiến hành xả bớt khí qua van nạp để đưa áp suất về mức b < a. Lúc này, áp lực nước đường ống mới đủ mạnh để nén túi cao su và tích trữ nước.

Trường hợp 2: Áp lực nước đầu ra bị yếu và giảm sút và cách sửa chữa bình tích áp

Áp lực dòng nước ở các vòi xả bị yếu đi rõ rệt do hai nguyên nhân chính gây ra.

Nguyên nhân:

• Do công suất máy bơm bị suy giảm khiến lưu lượng nước nạp vào hệ thống không đủ lớn.

• Do lượng khí nén trong vỏ bình bị hao hụt tự nhiên sau một thời gian dài vận hành liên tục.

Cách sửa chữa bình tích áp:

• Tiến hành kiểm tra lại công suất hoạt động của máy bơm nước xem có đạt chuẩn thiết kế không.

• Sử dụng bơm khí chuyên dụng để nạp thêm áp lực vào bình qua van nạp ở đỉnh vỏ.

• Đối với bình Varem nhập khẩu, bạn nên duy trì dải áp suất khí từ 0.5 bar đến 3.5 bar.

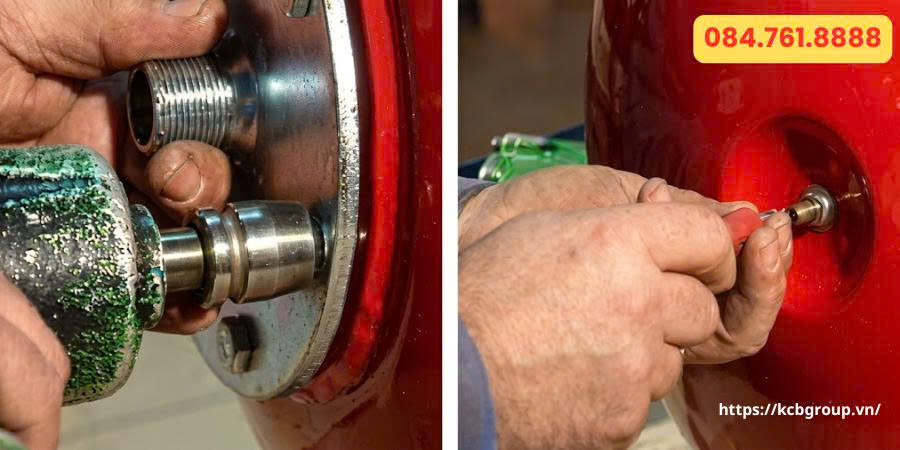

Trường hợp 3: Thủng ruột bình cao su bên trong

Máy bơm nước bật tắt liên tục với chu kỳ cực ngắn kèm theo hiện tượng rò rỉ dòng nước.

Nguyên nhân:

• Do ruột cao su bên trong bị co giãn quá mức giới hạn trong một thời gian dài vận hành.

• Do áp suất khí nén đối kháng trong vỏ bình bị triệt tiêu khiến ruột bình bị phình căng quá độ.

Cách sửa chữa bình tích áp:

Kỹ thuật viên phải ngừng ngay toàn bộ hệ thống tăng áp để đảm bảo an toàn thiết bị. Tiến hành tháo rời mặt bích, rút ruột cao su cũ ra ngoài để kiểm tra mức độ hư hỏng.

Trường hợp 4: Vỏ bình tích áp bị han gỉ, hỏng van xả khí và cách sửa chữa bình tích áp

Vỏ bình có hiện tượng phun nước hoặc rò rỉ khí nén ra môi trường bên ngoài.

Nguyên nhân:

• Vỏ bình bằng kim loại chịu ẩm ướt lâu ngày dễ bị rách, ăn mòn và han gỉ nặng.

• Van xả khí bị oxi hóa dẫn đến tình trạng rò rỉ lượng khí nén bảo vệ ra ngoài.

Cách sửa:

• Tiến hành xả hết áp lực và thay thế bằng một hệ thống bình tích áp hoàn toàn mới.

• Tuyệt đối không sử dụng phương pháp hàn gắn vỏ kim loại đối với các bình áp lực cao.

• Khi hàn lại, các mối hàn sẽ bị giòn và không chịu nổi áp lực nén rất lớn bên trong.

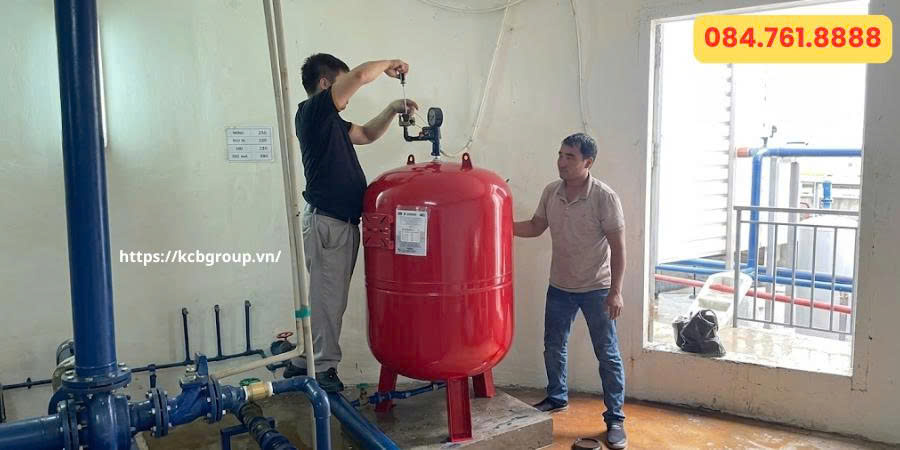

Trường hợp 5: Công tắc áp suất (rơ le) bị lỗi điểm tiếp xúc

Máy bơm nước chạy liên tục không ngắt hoặc không thể khởi động dù áp suất đường ống giảm sâu.

Nguyên nhân:

• Do công tắc áp suất sử dụng lâu ngày bị kẹt hệ thống cơ khí bên trong thiết bị.

• Do các điểm tiếp xúc điện bị cháy hoặc oxi hóa nghiêm trọng do dòng điện quá tải.

Cách sửa chữa bình tích áp:

• Sử dụng đồng hồ đo điện để kiểm tra thông mạch các tiếp điểm của rơ le áp suất.

• Tiến hành thay thế cụm công tắc áp suất mới có dải cài đặt phù hợp với hệ thống.

• Điều chỉnh lại vít lò xo trên rơ le theo đúng áp suất vận hành thực tế của bình.

Hướng dẫn kiểm tra và bảo dưỡng bình tích áp tại nhà

Để giảm thiểu chi phí sửa chữa bình tích áp, việc bảo trì định kỳ đóng vai trò quyết định. Quy trình kiểm tra đúng kỹ thuật giúp phát hiện sớm hư hỏng trước khi hệ thống ngừng chạy.

Quy trình kiểm tra áp suất khí nén định kỳ

Tuổi thọ của thiết bị phụ thuộc chặt chẽ vào áp suất lớp khí giữa vỏ và ruột bình. Lớp khí này có xu hướng giảm dần áp suất tự nhiên theo thời gian vận hành thực tế. Nếu áp suất khí giảm xuống dưới mức 0.5 bar, ruột cao su sẽ bị giãn căng quá mức.

Tình trạng không có áp suất đối kháng khiến ruột cao su rách nát khi nước bơm căng vào. Khi đó, nước tràn ra ngoài tiếp xúc trực tiếp gây ăn mòn lớp vỏ kim loại bên trong.

KCB khuyến cáo người dùng nên kiểm tra áp suất khí định kỳ 2 tháng một lần bằng đồng hồ. Nếu phát hiện áp suất tụt dưới dải tối ưu, hãy dùng bơm bổ sung khí ngay lập tức. Việc theo dõi chủ động này hạn chế tối đa các ca sửa chữa bình tích áp phức tạp.

[Áp suất khí đạt chuẩn: 2 Bar] ---> [Hệ thống vận hành ổn định]

[Áp suất khí giảm < 0.5 Bar] ----> [Ruột cao su giãn căng] ----> [Nguy cơ rách ruột bình]

Xem thêm: Bao lâu nên bảo trì bình tích áp? Lịch định kỳ chuẩn nhất

Lựa chọn linh kiện chính hãng và quyết định thay mới

Khi tiến hành sửa chữa bình tích áp, bạn bắt buộc phải chọn mua các phụ kiện chính hãng. Các thương hiệu lớn như Varem của Italy luôn có sẵn ruột bình và đồng hồ đạt chuẩn. Linh kiện kém chất lượng sẽ nhanh chóng hư hỏng sau vài tuần lắp đặt vào hệ thống.

Nếu hệ thống thường xuyên bị quá tải, bạn nên cân nhắc phương án thay bình dung tích lớn hơn. Việc nâng cấp thể tích chứa giúp máy bơm có nhiều thời gian nghỉ ngơi theo chu kỳ.

Xem thêm: Phụ kiện cho bình tích áp

Địa chỉ mua và bảo hành bình tích áp uy tín toàn quốc

Khi gặp các sự cố thủy lực phức tạp, bạn nên tìm đến các đơn vị kỹ thuật uy tín. Công Ty Cổ Phần Matra Quốc Tế và Công ty cổ phần KCB Việt Nam là những lựa chọn hàng đầu. Với hơn 10 năm kinh nghiệm trong ngành, chúng tôi cam kết mang lại dịch vụ kỹ thuật tốt nhất.

Chúng tôi cung cấp giải pháp sửa chữa bình tích áp chuyên nghiệp với linh kiện nhập khẩu Italy. Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp tối ưu cho khách hàng.

Chính sách bảo hành và dịch vụ sau bán hàng

Công ty cổ phần KCB Việt Nam áp dụng chế độ bảo hành 12 tháng chính hãng. Chính sách bảo hành áp dụng nghiêm ngặt cho tất cả các thiết bị do lỗi nhà sản xuất.

Chúng tôi từ chối bảo hành đối với các lỗi do người không có chuyên môn tự ý sửa. Việc tự tháo lắp sai quy trình có thể gây biến dạng vỏ hoặc phá hủy ruột cao su. Hãy liên hệ hotline KCB để được hướng dẫn sửa chữa bình tích áp an toàn, chuẩn kỹ thuật.

Hy vọng cẩm nang này giúp bạn vận hành hệ thống tăng áp bền bỉ và hiệu quả. Việc chủ động kiểm tra áp suất khí sẽ giúp bạn tiết kiệm nhiều chi phí khắc phục sự cố.
